Solar power system

LS産電製　太陽光発電システム

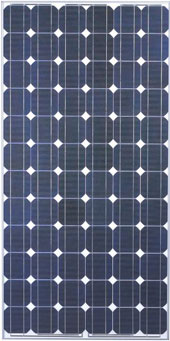

太陽光モジュール
太陽光モジュール
型式 PVM S200R2 PVM S275P
定格最大出力(Wp) 200 275
開放電圧(V) 45.63 38.97
短絡電流(A) 5.83 9.37
最大動作電圧(V) 36.74 31.95
モジュール
変換効率(%)		 16.25 17.06
サイズ
横×縦×厚み[mm]		 782×1574×40 981×1643×35
重量 15.5kg 16.7kg
製品仕様書 PDF PDF
パワーコンディショナー
パワコン
型式 LSP-S004L(JP) LSP-S006L(JP)
電気的特性 相数 単相 単相
運転方式 系統連係型 系統連係型
topology 無変圧器型 無変圧器型
入力(DC) 最大電力 4kw 5.8kw
MPPT
電圧範囲		 100～370Vdc 80～380Vdc
最大電圧 370Vdc 380Vdc
最大電流 30A 35A
出力(AC) 定格電力 4kw 5.8kw
定格電圧 AC 202V連係は単相3線式 AC 202V連係は単相3線式
定格電流 20A 29A
周波数 50/60Hz 50/60Hz
電流歪率 5%以下(総合)、3%以下(各差) 5%以下(総合)、3%以下(各差)
制御方式 電流制御方式 電流制御方式
力率 98%以上 98%以上
最大効率 94.5% 95%
システム
特性		 外型(mm)
(W×H×D)		 470×280×137 610×380×172
重さ(kg) 14.1 27
冷却方式 自然冷却式 強制空冷式
外函保護構造 室内型 屋外型
通信 RS-485 RS-485
温度 -10℃～40℃ -20℃～40℃
認証及び規格 JET JET
保護機能 入力低電圧及び過電圧、系統低電圧及び過電圧、入力過電流及び出力過電流、系統周波数以上、システム過熱単独運転防止
製作仕様書 PDF PDF
カラーモニター
カラーモニター
型式 LSP-D3-JP
Display 7インチカラーLCD
色相 4295百万色
通信方式 無線RF429Mhz/RS485
データ
保存期間		 日間 24時間×32日
月間 31日×13ヶ月
年間 12ヶ月×10ヶ年
定格入力電圧 DC5V
最大消費電力 5W以下
使用温度/保管温度 -10～40℃/-20～60℃
使用湿度/保管湿度 25～85%
外函保護構造 IP20
外型 SIZE
(幅×高さ×深さ)		 191mm×119mm×16.5mm
重さ 500g以下
規格 J-MIC
マニュアル PDF
計測ユニット
計測ユニット
型名 LSP-M3-JP
交流
入力		 定格入力電圧 AC202V(AC101V,2相)
定格入力電流 120A
許容入力電圧 AC70V～AC242V
メモリ 保存方式 EEPROM(64k bytes)
保存期間 90日間(1時間間隔で貯蔵)
通信
方式		 パワーコンディショナー RS485
Display RS485/RF429MHz
RTC Back-Up バッテリ(10年)
使用温度/保管温度 -10～45℃/20～60℃
使用湿度/保管湿度 25～80%
外函保護構造 IP20
外型SIZE
(幅×高さ×深さ)		 150mm×211mm×43mm
重さ 505g
規格 J-MIC
接続箱
接続箱
電気的仕様 入力回路数 4回路
定格入力電圧 DC300V (Max 450V)
定格入力電流 7.5A (Max 10A) [分岐回路等]
構造的仕様 材質 T 1.2鋼板製
塗装色 5Y7/1 (ベージュ)
設置場所 屋内・屋外(IP44)
外形寸法 300(W)×120(D)×320(H)mm
重量 5.6kg
使用環境 ・耐候性の高い鋼板製構造にIP44の屋外防滴型
・夏場の高温時の放熱性を考慮し換気ルーパーを標準装備
安全性 ・鍵付きハンドルにより不用意な操作を防止します
・太陽光発電システム専用に開発した直流開閉器により、安全に投入遮断が行えます
・太陽電池モジュールへの逆流電流防止のため、逆転防止ダイオードを装備
・雷によるサージ電流が発生した場合に回路を保護するための雷サージ保護素子(サージアブソーバ)を装備
各種保証
LS産電ジャパン
システム10年保証(住宅用)		 ・保証内容
　　構成機器、太陽電池モジュールの不具合・出力低下などに対して保証
　　カラーモニターの保証は1年となっております。

　　LS産電太陽光モジュール出力２５年保証
太陽光発電システム
損害補償保険(住宅用)		 ・補償内容
　　自然災害などによる損害を補償する保険となっております。
産業用太陽光発電システム
損害10年補償保険(有償)		 ・補償内容
　　10kwシステム～999kwシステム対象
　　自然災害（地震災害は除く）、外的災害、盗難など
　　※伊藤忠オリコ保険サービス㈱・あいおいニッセイ同和損害保険㈱
※ご質問、お問い合わせは取扱い代理店にてご確認ください。
